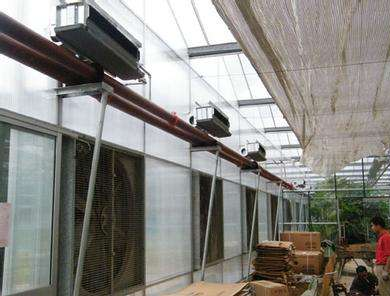

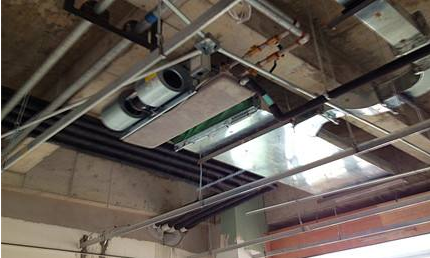

風機盤管裝置的安裝

1.基本常識
(1)室內風機盤管機組應水平安裝。
(2)采用10mm直徑井架吊裝，井架防銹處理，且內部機固定螺母緊固不松動。
(3)吊裝位置應符合室內空氣循環和圖紙要求，吊裝位置與樓板之間應有一定距離。
(4)使用分配歧管的安裝方法:水模塊與分水器之間的主管采用φ40或φ32PPR管，分配歧管與風機盤管之間采用鋁塑管連接，流量分配均勻，不易發生泄漏。水壓試驗壓力為0。6兆帕保持2小時無泄漏。
(5)管道必須保溫，保溫層厚度為20毫米，冷凝水管道保溫層厚度為10毫米。
(6)用u型卡或其他方式固定，保溫材料的壓縮量不超過2-3毫米。
(7)冷凝水管道應保持一定的坡度。自然排水風機盤管排水出口坡度不小于1%，確保排水順暢。滿水試驗不漏水，排水試驗不蓄水。
(8)管道用吊架固定。

2、風機盤管安裝注意事項
1、當天花板高度超過3米時，不應選擇天花型號。
為什么:天花板太高，不能用天花機，暖風吹不下來，影響了供暖效果。
2.冷凝水管道和機組之間應采用軟管連接。
原因:無軟管連接的機組運行時產生的振動會導致水管脫落泄漏、管道振動開裂、噪音等故障。
3.當房間高度超過3米時，不宜使用頂部空氣擴散器出口，應使用雙層百葉出口的下部空氣出口。
為什么:冬天暖風吹不下來，影響了供暖效果。
4、室內氣流組織應合理，避免空氣短路、開路。
原因:短路主要是指出風口和回風口的布置不合理，送風在到達人體活動范圍之前通過回風口返回機組。開路主要表示回風不在同一空調區域，或者出風無法到達空調區域。短路和開路會嚴重影響制冷和制熱效果。
